Jak pracuje układ common rail i skąd biorą się pierwsze objawy awarii w dieslu

Kierowca samochodu z silnikiem wysokoprężnym często orientuje się, że pod maską dzieje się coś niepokojącego, dopiero gdy na kierownicy pojawiają się wyraźne wibracje. Nierówna praca jednostki na biegu jałowym oraz lekkie szarpanie podczas nabierania prędkości to sygnały, które bardzo łatwo zbagatelizować. Właściciele pojazdów nierzadko zrzucają winę na gorszej jakości paliwo lub zapchany filtr. Problem rozwija się jednak stopniowo, a bez dokładnej wiedzy mechanicznej trudno jednoznacznie wskazać rzeczywiste źródło usterki. Awaria może dotyczyć prostej elektroniki układu zasilania, ale równie często oznacza kończący się okres eksploatacji precyzyjnych elementów dozujących. W takich sytuacjach poznanie architektury wtrysku w nowoczesnym dieslu ułatwia podjęcie właściwych kroków naprawczych.

Jak wysokie ciśnienie i sterownik dawkują paliwo w układzie common rail

Konstrukcja systemu common rail opiera się na całkowitym rozdzieleniu procesu wytwarzania ciśnienia od samego momentu wtrysku. Pompa wysokiego ciśnienia nieustannie tłoczy olej napędowy do wspólnej szyny, gdzie utrzymywane jest stałe i ekstremalnie wysokie ciśnienie robocze. W zależności od generacji układu wartości te mogą znacznie przekraczać dwa tysiące barów. Z tego centralnego zasobnika sprężone paliwo trafia krótkimi przewodami do wtryskiwaczy, które zamontowano bezpośrednio nad komorami spalania każdego z cylindrów. W odróżnieniu od starszych rozwiązań mechanicznych, gdzie obieg wymuszał sam wzrost ciśnienia, tutaj pełną kontrolę nad procesem przejmuje elektronika.

Za precyzyjne dawkowanie odpowiada centralny sterownik silnika, który analizuje dane z czujników wału, przepływomierza i pedału gazu. Na podstawie zebranych informacji komputer kontroluje moment otwarcia oraz czas trwania wtrysku dla każdego cylindra z osobna. Zastosowanie szybkich wtryskiwaczy elektromagnetycznych lub piezoelektrycznych pozwala podzielić jedną dawkę paliwa na kilka mniejszych faz w trakcie pojedynczego suwu pracy tłoka. Dawka pilotażowa podgrzewa komorę spalania przed wtryskiem głównym, co skutecznie łagodzi nagły przyrost ciśnienia i redukuje metaliczny hałas silnika. Dodatkowe dawki dotryskowe ułatwiają z kolei dopalanie cząstek stałych i obniżają ogólną emisję spalin. Taka architektura gwarantuje wysoką kulturę pracy, ale wymaga absolutnej sprawności mechanicznej podzespołów.

Pierwsze objawy zużycia i komputerowa diagnoza usterek

Gdy choćby jeden wtryskiwacz zaczyna dawkować paliwo w sposób niekontrolowany, równowaga całej jednostki napędowej ulega zachwianiu. Zbyt duża ilość oleju napędowego w stosunku do zassanego powietrza skutkuje niepełnym spalaniem, co objawia się intensywnym czarnym dymieniem z układu wydechowego przy gwałtownym przyspieszaniu. Zużyta iglica lub uszkodzony zaworek sterujący sprawiają, że wtryskiwacz zaczyna "lać", a ciecz nie zostaje odpowiednio rozpylona w postaci drobnej mgiełki. Prowadzi to do trudnego rozruchu na zimnym silniku oraz odczuwalnego spadku elastyczności podczas jazdy pod sporym obciążeniem.

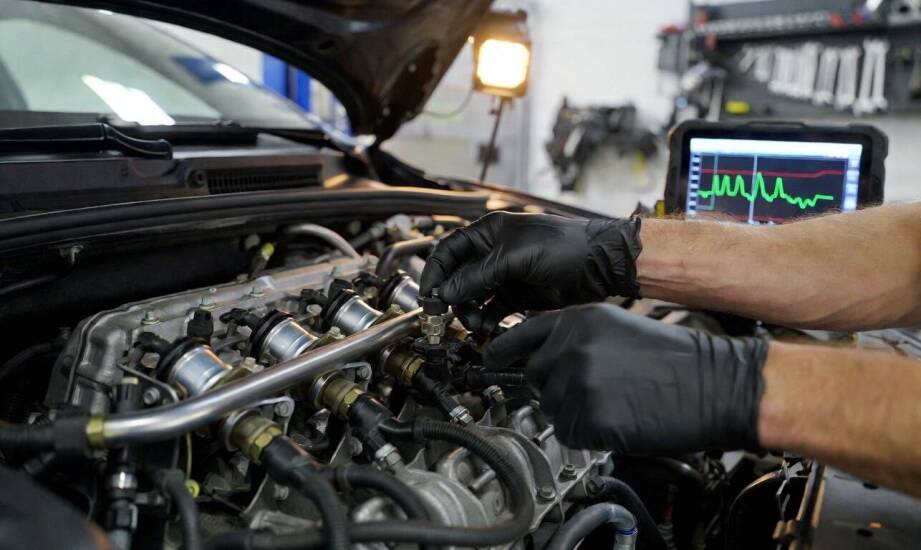

Prawidłowa interpretacja tych zjawisk wymaga oddzielenia usterek fizycznych od błędów elektroniki. Czasami za wahania obrotów i szarpanie odpowiada po prostu nieszczelność w dolocie lub uszkodzony czujnik na listwie paliwowej. Warsztaty wykorzystują zaawansowane testery, aby na bieżąco monitorować parametry pracy silnika. Odczyt korekt wtryskiwaczy pokazuje, jak mocno komputer musi regulować dawki w poszczególnych cylindrach, próbując wyrównać prędkość obrotową wału korbowego. Dodatkowym narzędziem weryfikacji są testy przelewowe. Mechanik sprawdza podczas nich, jaka ilość paliwa ucieka z powrotem do zbiornika, zamiast trafić prosto do cylindra.

Przekroczenie norm tolerancji zazwyczaj oznacza konieczność demontażu podzespołów i przekazania ich do weryfikacji na stole probierczym. Tego typu zaawansowane testy obciążeniowe realizuje odpowiednio wyposażony serwis diesla we Wrocławiu, diagnozując precyzyjnie kształt strugi oraz wartości dawek. Po ewentualnym procesie naprawczym wtryskiwacz zyskuje nowy kod kalibracyjny, który należy wprowadzić do sterownika w pojeździe.

Pojedynczy niepokojący sygnał, taki jak podwyższone spalanie czy głośniejsze stuki spod maski, niemal nigdy nie stanowi pełnej diagnozy w układzie common rail. Dopiero zestawienie obserwacji z drogi z twardymi danymi z testera diagnostycznego pozwala poznać rzeczywisty stan układu paliwowego. Działający w stolicy Dolnego Śląska warsztat P&P Common Rail Paweł Piasecki opiera swoją praktykę właśnie na takiej wieloetapowej diagnostyce oraz regeneracji wtryskiwaczy. Dzięki precyzyjnemu odczytowi parametrów i fizycznym testom przelewowym mechanicy sprawnie oddzielają awarie czujników od zużycia głównych elementów tłoczących.
